ΔΥΝΑΤΟΤΗΤΕΣ ΚΟΠΗΣ
0º +45º +60º
ΣΤΡΟΓΓΥΛΟ profile 300 265 130 (mm)
ΣΤΡΟΓΓΥΛΗ ΜΠΑΡΑ 220 220 130 (mm)
ΤΕΤΡΑΓΩΝΟ profile 290 265 130 (mm)
ΠΑΡΑΛ/ΜΟ profile 290x320 220x220 130x130 (mm)
ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
- Βήμα αυτόματης τροφοδοσίας (mm) 600
- Συνεχής αυξομείωση ταχύτητας περιστροφής (m/1') 20 - 90
- Άνοιγμα μόρσας σύσφιξης (mm) 320
- Διαστάσεις μηχανήματος (mm) 2045 x 3385 x 1940
- Βάρος μηχανήματος (Kg) 960
STANDARD ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΗΧΑΝΗΜΑΤΟΣ

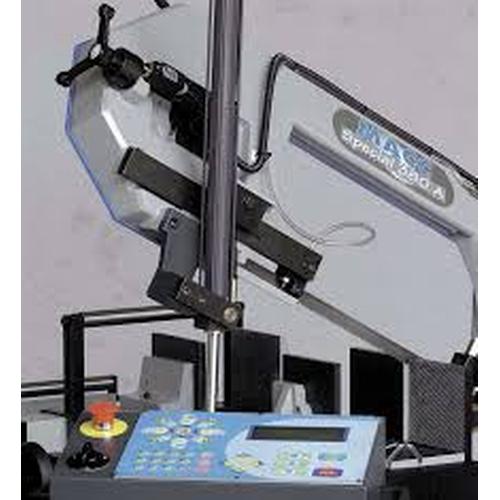

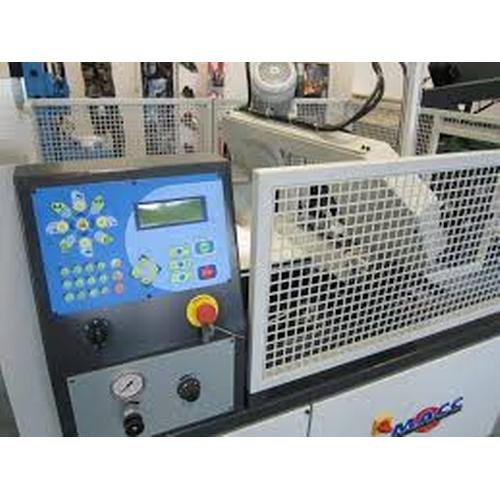

- Το CNC πάνελ Ελέγχου διαθέτει οθόνη ενδείξεων και παρέχει τη δυνατότητα δημιουργίας 9 προγραμμάτων κοπής με 99 διαφορετικά βήματα το καθένα. Συνολικά, 890 διαφορετικές θέσεις κοπής και επιπροσθέτως σύστημα μέτρησης τεμμαχίων.
- Αυτόματη τροφοδοσία υλικού με βήμα 600mm μέσω Ball screw.
- Ψηφιακός έλεγχος ποιότητας και μήκους κοπής.
- Υδραυλική ρύθμιση πίεσης κοπής
- Δυνατότητα κάθετης κοπής (0º) καθώς και κοπής υπό γωνία (μέχρι και +60º)
- Πριονόλαμα Bimetal με διαστάσεις (mm) 3200 x 27 x 0,9
- Διάταξη καθαρισμού πριονόλαμας με βούρτσα
- Ηλεκτρομηχανικό Σύστημα Τάνυσης πριονόλαμας
- Ρυθμιστής πίεσης για τις μόρσες σύσφιξης
ΛΕΙΤΟΥΡΓΙΑ ΜΗΧΑΝΗΜΑΤΟΣ / ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ
- Αυτόματη τροφοδοσία υλικού
- Κλείσιμο σταθερής μόρσας σύσφιξης
- Έναρξη περιστροφής πριονόλαμας και κυκλοφορίας ψυκτικού υγρού
- Κάθοδος τόξου κοπής και πραγματοποίηση της κοπής
- Επιστροφή τροφοδότη στη θέση επανεκκίνησης
- Επιστροφή τόξου κοπής στην αρχική θέση, παύση περιστροφής πριονόλαμας και κυκλοφορίας ψυκτικού υγρού
- Άνοιγμα μόρσας σύσφιξης
- Επανάληψη του κύκλου

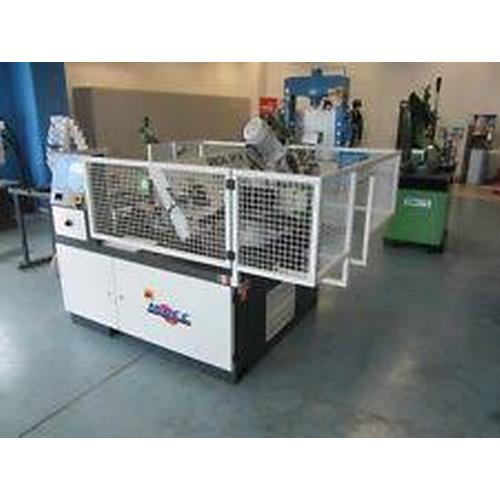

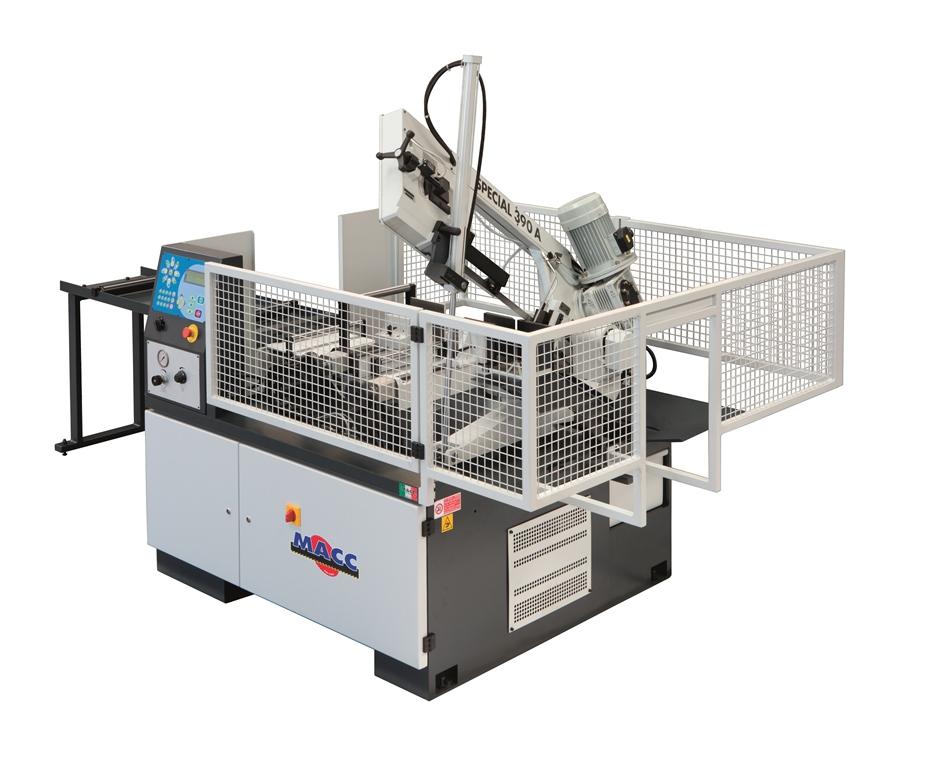

Το μοντέλο SPECIAL 390 A, είναι ένα Αυτόματο μηχάνημα πριονοκοπής το οποίο αποτελεί μία οικονομική και ταυτόχρονα αξιόπιστη λύση στην κοπή μεταλλικών profiles
Δυνατότητα ίσιας κοπής (0º) καθώς και κοπής υπό γωνία/mitre cutting (μέχρι και +60º)
Επίτευξη ευθείας/ίσιας κοπής με εξαιρετική ακρίβεια
Αυτόματη τροφοδοσία υλικού και έλεγχος πρόωσης τόξου κοπής
Δυνατότητα προγραμματισμού βημάτων κοπής και πραγματοποίησης αυτόματων κύκλων κοπής χωρίς την επέμβαση του χειριστή

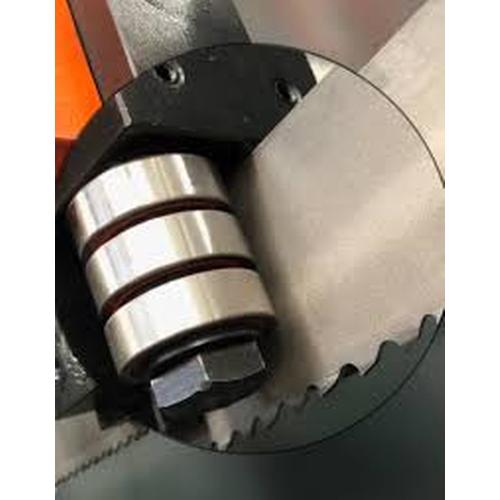

Αυξημένη διάρκεια ζωής Πριονόλαμας : Υψηλής αξιοπιστίας έλεγχος τάνυσης αλλά και περιστροφής πριονόλαμας έχει ώς αποτέλεσμα να αποφεύγεται το επικίνδυνο τέντωμά της (ιδίως όταν αυτή είναι φθαρμένη μετά από πολλές ώρες εργασίας), αυξάνοντας έτσι τη διάρκεια ζωής της
Ευκολία στη χρήση : πρακτική, απλή και εργονομική λειτουργία
Ταχύτητα στην κατεργασία κοπής

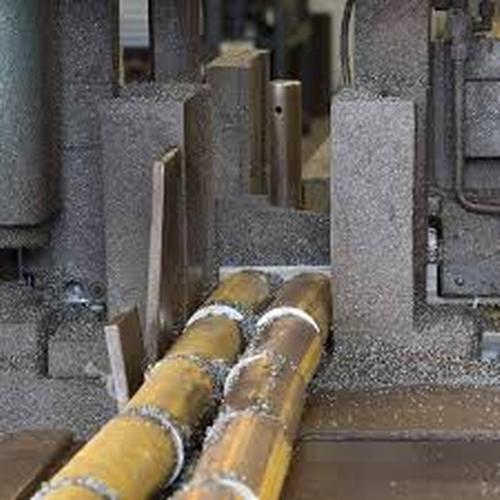

- Εγκάρσια Υδραυλική Διάταξη σύσφιξης, κατάλληλη και για κοπή δεμάτων (max. γωνία κοπής +45º)
- Αυτόματη τροφοδοσία υλικού με αυξημένο βήμα 1000 mm
- Αυτόματο Σύστημα Λίπανσης Microlubrication
- Ραουλόδρομος στήριξης υλικού 2mt

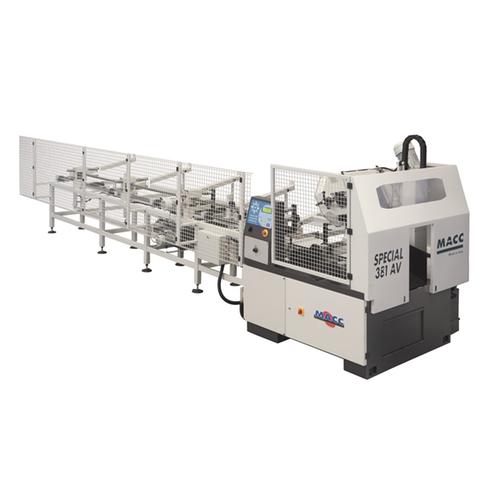

ΑΥΤΟΜΑΤΟΣ ΤΡΟΦΟΔΟΤΗΣ
Αυτόματος τροφοδότης υλικού, με επικλινές τραπέζι, για μηχανήματα πριονοκοπής στρογγυλών, τετράγωνων και παραλληλόγραμμων profiles ή μπαρών.
Για παράδειγμα, στό τραπέζι φόρτωσης με πλάτος 1025 mm, είναι δυνατόν να φορτωθούν 8 στρογγυλές μπάρες Ø 120 mm (ή 25 στρογγυλές μπάρες Ø 35 mm ή 22 στρογγυλές μπάρες 45 mm).
Ο τροφοδότης αποθηκεύει μπάρες τις οποίες αυτόματα παίρνει το μηχάνημα για την πραγματοποίηση των προγραμμάτων κοπής. Όταν το κομμάτι που απομένει δεν είναι χρηστικό, το μηχάνημα παίρνει το επόμενο, απομακρύνοντάς το προς την έξοδο.
Η διαδικασία συνεχίζεται μέχρι να τελειώσουν τα κομμάτια που βρίσκονται αποθηκευμένα στον τροφοδότη.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΡΟΦΟΔΟΤΗ
Χαρακτηριστικά Τροφοδότη
Μήκος υλικού προς φόρτωση (mm) min. 2000 - max. 6000
Βάρος αποθηκευμένου υλικού (Kg) max. 5000
Βάρος τροφοδότη (Kg) 1200
Υλικά προς φόρτωση
Σωλήνες ή στρογγυλές μπάρες : διάμετρος (mm) min. 15 - max. 120
Παραλληλόγραμμα/Τετράγωνα profiles ή μπάρες : διαστάσεις (mm) min. 15x15 - max. 100x100
Ο Τροφοδότης λειτουργεί σε συνδυασμό με το μηχάνημα
