ΔΥΝΑΤΟΤΗΤΕΣ ΚΟΠΗΣ
0º -45º +45º
ΣΤΡΟΓΓΥΛΟ profile 130 130 130 (mm)
ΣΤΡΟΓΓΥΛΗ ΜΠΑΡΑ 100 100 100 (mm)
ΤΕΤΡΑΓΩΝΟ profile 120 110 110 (mm)
ΠΑΡΑΛ/ΜΟ profile 100x170 100x140 100x140 (mm)
ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
- Βήμα αυτόματης τροφοδοσίας (mm) 1000
- Τριφασικός κινητήρας 400V / 50Hz / 2,5 KW
- Δύο (2) ταχύτητες περιστροφής δίσκου κοπής (rpm) 33 / 66
- Διάμετρος Δίσκου Κοπής (mm) 370
- Άνοιγμα μόρσας σύσφιξης (mm) 185
- Διαστάσεις μηχανήματος (mm) 3500 x 1200 x 1900
- Βάρος μηχανήματος (Kg) 900
STANDARD ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΗΧΑΝΗΜΑΤΟΣ
- Αυτόματος Κύκλος κοπής
- Δυνατότητα κάθετης κοπής (0º) καθώς και κοπής υπό γωνία (από -45º μέχρι και +45º)

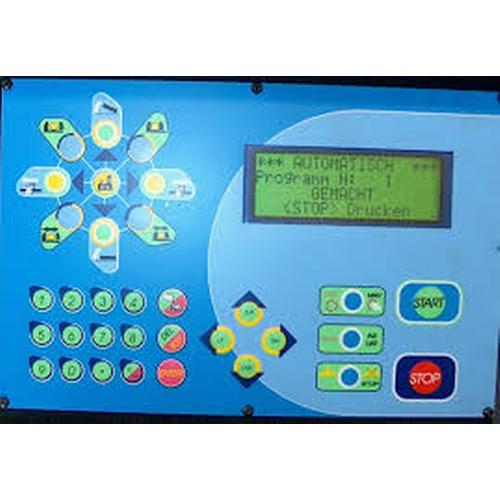

- Το CNC πάνελ Ελέγχου διαθέτει οθόνη ενδείξεων και παρέχει τη δυνατότητα δημιουργίας 9 προγραμμάτων κοπής με 99 διαφορετικά βήματα το καθένα. Συνολικά, 890 διαφορετικές θέσεις κοπής και επιπροσθέτως σύστημα μέτρησης τεμμαχίων.
- Αυτόματη τροφοδοσία υλικού με βήμα 1000mm
- Μόρσα σύσφιξης με αντι-ολισθητική διάταξη και σκληρυμένες σιαγώνες
- Σύστημα κινητήρα-αντλίας το οποίο εξασφαλίζει τη συνεχή ψύξη/λίπανση δίσκου κοπής
- Ρυθμιζόμενο σταμάτημα στην εγκάρσια διαδρομή δίσκου κοπής
- Ρύθμιση πίεσης για τη μόρσα σύσφιξης
- Υποστήριξη υλικού κοπής με ράουλα, μήκους 1,5 mt
- Χαλύβδινη βάση μηχ/τος
- Εργαλεία συντήρησης και service
- Βιβλίο/Manual Οδηγιών και Χρήσης καθώς και λίστα αναλωσίμων ανταλλακτικών μηχ/τος
ΛΕΙΤΟΥΡΓΙΑ ΜΗΧΑΝΗΜΑΤΟΣ / ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ
- Αυτόματη τροφοδοσία υλικού
- Κλείσιμο μόρσας σύσφιξης
- Έναρξη περιστροφής δίσκου κοπής και κυκλοφορίας ψυκτικού υγρού
- Κάθοδος δίσκου κοπής και πραγματοποίηση της κοπής
- Επιστροφή τροφοδότη στη θέση επανεκκίνησης
- Επιστροφή δίσκου κοπής στην αρχική θέση, παύση περιστροφής και κυκλοφορίας ψυκτικού υγρού
- Άνοιγμα μόρσας σύσφιξης
- Επανάληψη του κύκλου

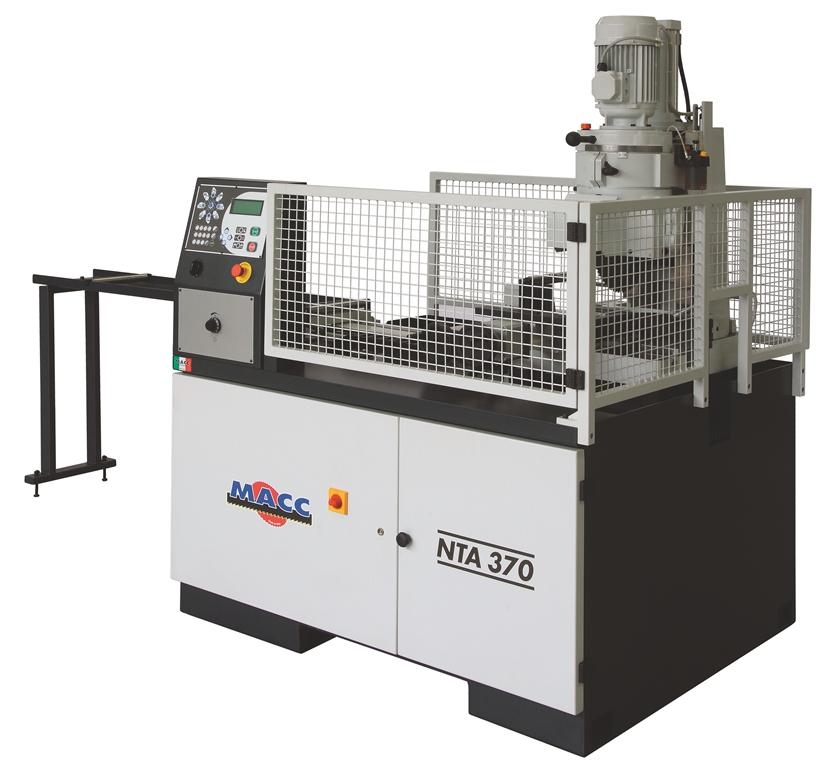

Το μοντέλο NTA 370, είναι ένα CNC Αυτόματο μηχάνημα πριονοκοπής το οποίο αποτελεί μία οικονομική και ταυτόχρονα αξιόπιστη λύση στην κοπή μεταλλικών profiles
Δυνατότητα ίσιας κοπής (0º) καθώς και κοπής υπό γωνία/mitre cutting (από -45º μέχρι και +45º)
Επίτευξη ευθείας/ίσιας κοπής με εξαιρετική ακρίβεια
Αυτόματη τροφοδοσία υλικού
Δυνατότητα προγραμματισμού βημάτων κοπής και πραγματοποίησης αυτόματων κύκλων κοπής χωρίς την επέμβαση του χειριστή
Ευκολία στη χρήση : πρακτική, απλή και εργονομική λειτουργία
Ταχύτητα στην κατεργασία κοπής
Inverter συνεχούς αυξομείωσης ταχύτητας περιστροφής δίσκου κοπής
Τριφασικός κινητήρας χαμηλών ταχυτήτων περιστροφής δίσκου κοπής 400V / 50Hz / 1,9 KW / rpm 17/34
Επιπρόσθετη υδραυλική μόρσα σύσφιξης
Σύστημα Αυτόματης Λίπανσης Microlubrication
Ραουλόδρομος στήριξης υλικού μήκους 2 / 4 / 6 mt

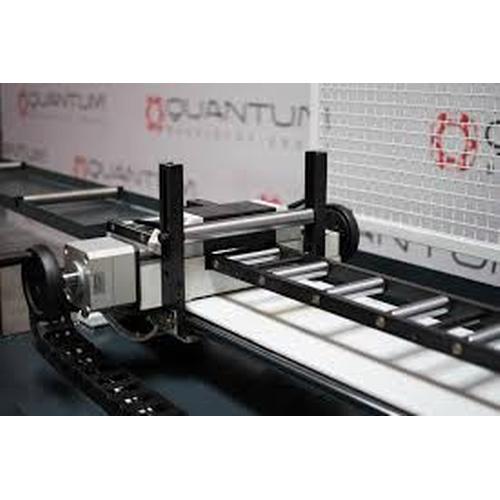

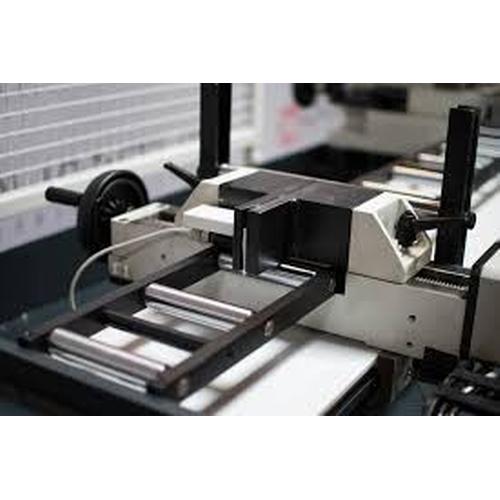

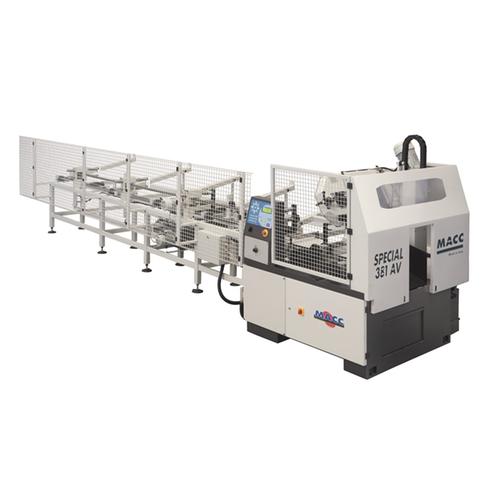

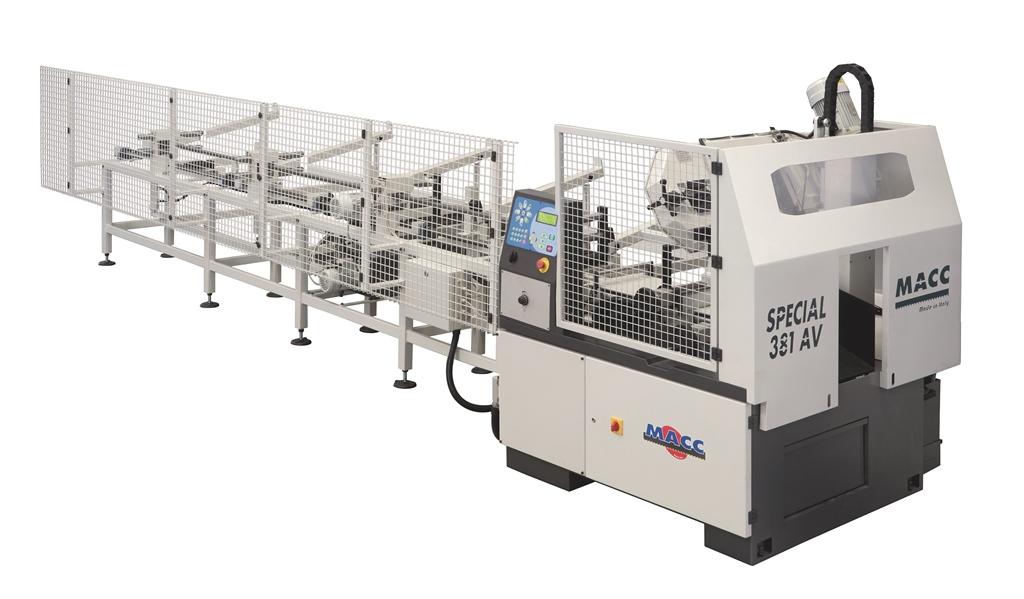

ΑΥΤΟΜΑΤΟΣ ΤΡΟΦΟΔΟΤΗΣ
Αυτόματος τροφοδότης υλικού, με επικλινές τραπέζι, για μηχανήματα πριονοκοπής στρογγυλών, τετράγωνων και παραλληλόγραμμων profiles ή μπαρών.
Για παράδειγμα, στό τραπέζι φόρτωσης με πλάτος 1025 mm, είναι δυνατόν να φορτωθούν 8 στρογγυλές μπάρες Ø 120 mm (ή 25 στρογγυλές μπάρες Ø 35 mm ή 22 στρογγυλές μπάρες 45 mm).
Ο τροφοδότης αποθηκεύει μπάρες τις οποίες αυτόματα παίρνει το μηχάνημα για την πραγματοποίηση των προγραμμάτων κοπής. Όταν το κομμάτι που απομένει δεν είναι χρηστικό, το μηχάνημα παίρνει το επόμενο, απομακρύνοντάς το προς την έξοδο.
Η διαδικασία συνεχίζεται μέχρι να τελειώσουν τα κομμάτια που βρίσκονται αποθηκευμένα στον τροφοδότη.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΡΟΦΟΔΟΤΗ
Χαρακτηριστικά Τροφοδότη
Μήκος υλικού προς φόρτωση (mm) min. 2000 - max. 6000
Βάρος αποθηκευμένου υλικού (Kg) max. 5000
Βάρος τροφοδότη (Kg) 1200
Υλικά προς φόρτωση
Σωλήνες ή στρογγυλές μπάρες : διάμετρος (mm) min. 15 - max. 120
Παραλληλόγραμμα/Τετράγωνα profiles ή μπάρες : διαστάσεις (mm) min. 15x15 - max. 100x100
Ο Τροφοδότης λειτουργεί σε συνδυασμό με το μηχάνημα
