ΔΥΝΑΤΟΤΗΤΕΣ ΚΟΠΗΣ

                                                0º            -45º            +45º           +60º

ΣΤΡΟΓΓΥΛΟ profile            100              90               90              80          (mm)

ΣΤΡΟΓΓΥΛΗ ΜΠΑΡΑ            70              70               70              70          (mm)

ΤΕΤΡΑΓΩΝΟ profile             90              80               80              70          (mm)

ΠΑΡΑΛ/ΜΟ profile          80x120       80x80         80x80        80x70       (mm)

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

- Βήμα αυτόματης τροφοδοσίας      (mm)          1000

- Τριφασικός κινητήρας    400V / 50Hz / 1,8 KW

- Δύο (2) ταχύτητες περιστροφής δίσκου κοπής   (rpm)            33 / 66

- Διάμετρος Δίσκου Κοπής    (mm)            315

- Άνοιγμα μόρσας σύσφιξης     (mm)                  120

- Διαστάσεις μηχανήματος     (mm)                2500 x 1000 x 2000

- Βάρος μηχανήματος     (Kg)           550

STANDARD ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΗΧΑΝΗΜΑΤΟΣ

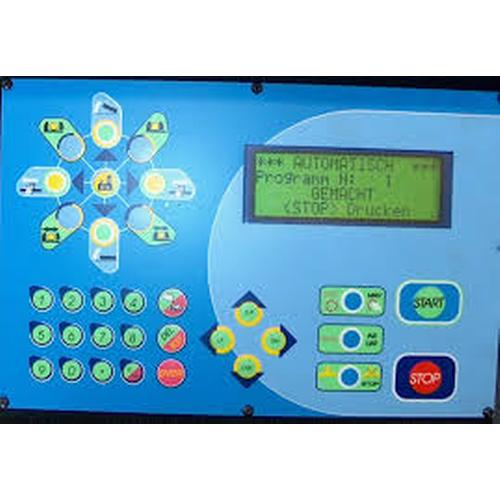

- Αυτόματος Κύκλος κοπής

- Δυνατότητα κάθετης κοπής (0º) καθώς και κοπής υπό γωνία (από  -45º  μέχρι και  +60º)

- Αυτόματη τροφοδοσία υλικού με βήμα 1000mm

- Μόρσα σύσφιξης με αντι-ολισθητική διάταξη

- Σύστημα κινητήρα-αντλίας το οποίο εξασφαλίζει τη συνεχή ψύξη/λίπανση δίσκου κοπής

- Ρυθμιζόμενο σταμάτημα στην εγκάρσια διαδρομή δίσκου κοπής

- Υποστήριξη υλικού κοπής με ράουλα, μήκους 1,5 mt

- Χαλύβδινη βάση μηχ/τος

- Εργαλεία συντήρησης και service

- Βιβλίο/Manual Οδηγιών και Χρήσης καθώς και λίστα αναλωσίμων ανταλλακτικών μηχ/τος

ΛΕΙΤΟΥΡΓΙΑ ΜΗΧΑΝΗΜΑΤΟΣ / ΑΥΤΟΜΑΤΟΣ ΚΥΚΛΟΣ

- Αυτόματη τροφοδοσία υλικού

- Κλείσιμο μόρσας σύσφιξης

- Έναρξη περιστροφής δίσκου κοπής και κυκλοφορίας ψυκτικού υγρού

- Κάθοδος δίσκου κοπής και πραγματοποίηση της κοπής

- Επιστροφή τροφοδότη στη θέση επανεκκίνησης

- Επιστροφή δίσκου κοπής στην αρχική θέση, παύση περιστροφής και κυκλοφορίας ψυκτικού υγρού

- Άνοιγμα μόρσας σύσφιξης

- Επανάληψη του κύκλου

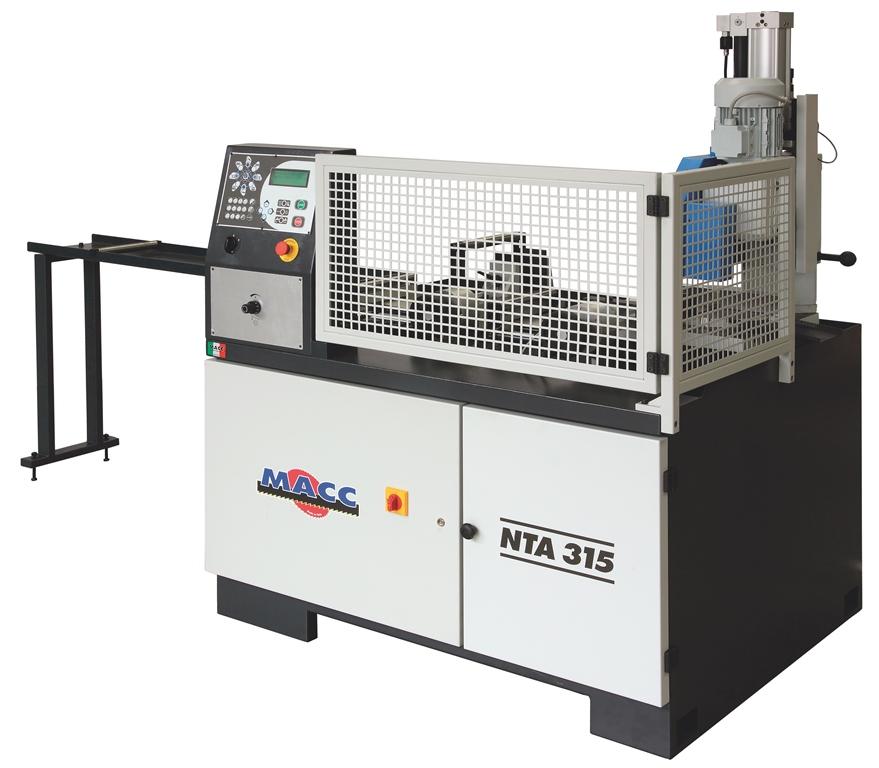

Το μοντέλο NTA 315, είναι ένα Αυτόματο μηχάνημα πριονοκοπής το οποίο αποτελεί μία οικονομική και ταυτόχρονα αξιόπιστη λύση στην κοπή μεταλλικών profiles

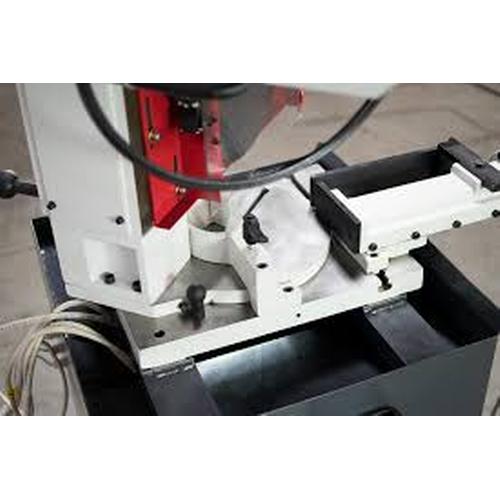

Δυνατότητα ίσιας κοπής (0º) καθώς και κοπής υπό γωνία/mitre cutting (από  -45º  μέχρι και  +60º)

Επίτευξη ευθείας/ίσιας κοπής με εξαιρετική ακρίβεια

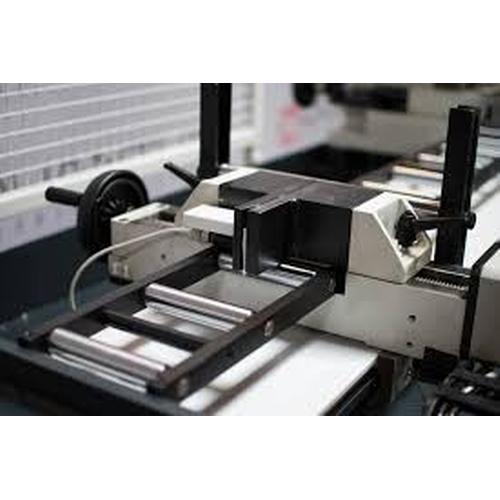

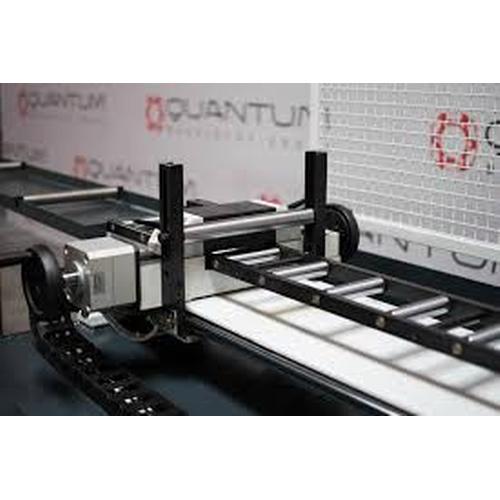

Αυτόματη τροφοδοσία υλικού

Ευκολία στη χρήση : πρακτική, απλή και εργονομική λειτουργία

Ταχύτητα στην κατεργασία κοπής

Inverter συνεχούς αυξομείωσης ταχύτητας περιστροφής δίσκου κοπής

Τριφασικός κινητήρας χαμηλών ταχυτήτων περιστροφής δίσκου κοπής   400V / 50Hz / 1,3 KW / rpm 17/34

Σύστημα Αυτόματης Λίπανσης Microlubrication

Ραουλόδρομος στήριξης υλικού μήκους 2 / 4 / 6 mt

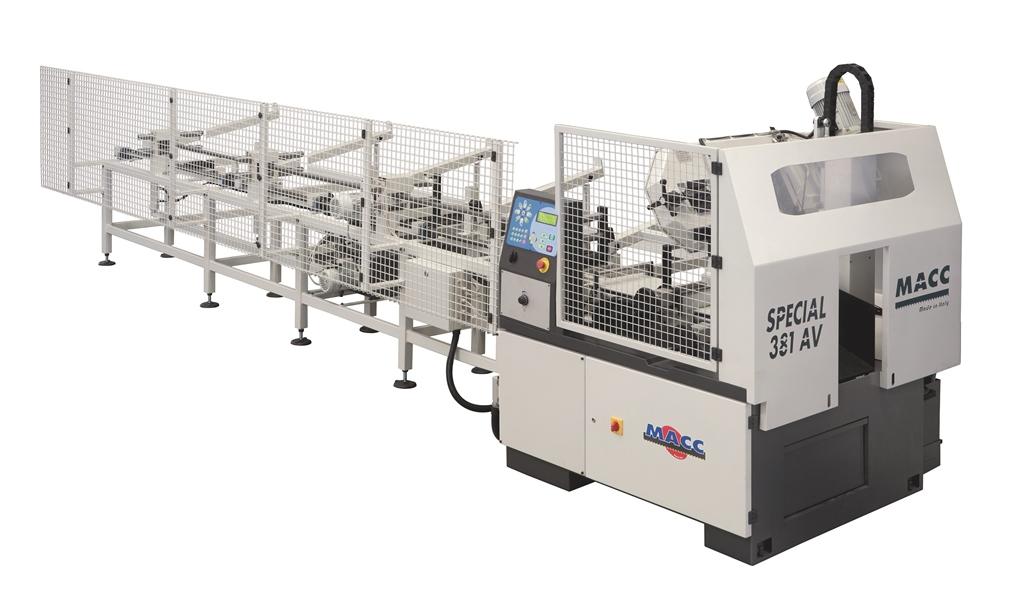

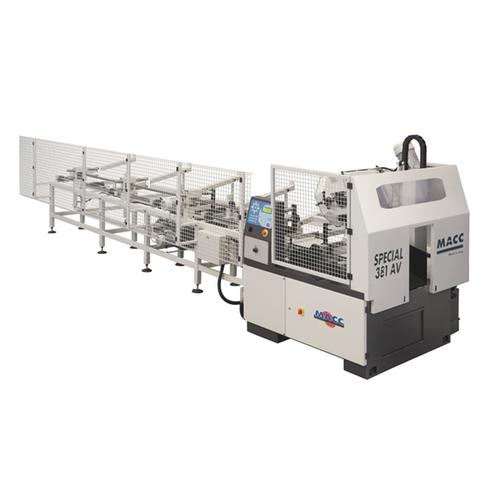

ΑΥΤΟΜΑΤΟΣ ΤΡΟΦΟΔΟΤΗΣ

Αυτόματος τροφοδότης υλικού, με επικλινές τραπέζι, για μηχανήματα πριονοκοπής στρογγυλών, τετράγωνων και παραλληλόγραμμων profiles ή μπαρών.

Για παράδειγμα, στό τραπέζι φόρτωσης με πλάτος 1025 mm,  είναι δυνατόν να φορτωθούν 8 στρογγυλές μπάρες Ø 120 mm (ή 25 στρογγυλές μπάρες Ø 35 mm ή 22 στρογγυλές μπάρες 45 mm).

Ο τροφοδότης αποθηκεύει μπάρες τις οποίες αυτόματα παίρνει το μηχάνημα για την πραγματοποίηση των προγραμμάτων κοπής. Όταν το κομμάτι που απομένει δεν είναι χρηστικό, το μηχάνημα παίρνει το επόμενο, απομακρύνοντάς το προς την έξοδο.

Η διαδικασία συνεχίζεται μέχρι να τελειώσουν τα κομμάτια που βρίσκονται αποθηκευμένα στον τροφοδότη.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΡΟΦΟΔΟΤΗ

Χαρακτηριστικά Τροφοδότη

Μήκος υλικού προς φόρτωση   (mm)               min.  2000   -   max.  6000

Βάρος αποθηκευμένου υλικού    (Kg)                       max.   5000

Βάρος τροφοδότη    (Kg)                1200

Υλικά προς φόρτωση

Σωλήνες ή στρογγυλές μπάρες :   διάμετρος     (mm)     min. 15   -   max. 120

Παραλληλόγραμμα/Τετράγωνα profiles ή μπάρες  :     διαστάσεις   (mm)     min. 15x15   -   max. 100x100

Ο Τροφοδότης λειτουργεί σε συνδυασμό με το μηχάνημα
